MU-0808 Matriz de Audio Digital 8×8

La matriz de audio digital 8×8 FHBAVTEC MU-0808 es un procesador de matriz de audio digital 8×8 de nivel empresarial diseñado para enrutamiento de señales complejos, mezcla de precisión y procesamiento dinámico avanzado en entornos AV profesionales. Impulsado por un motor DSP ADI SHARC 21489 estándar de la industria que funciona a 450 MHz SIMD, el MU-0808 ofrece ejecución de audio de latencia ultrabaja y fidelidad de sonido impecable en salas de juntas corporativas, auditorios de educación superior, instalaciones gubernamentales y espacios para eventos multifunción.

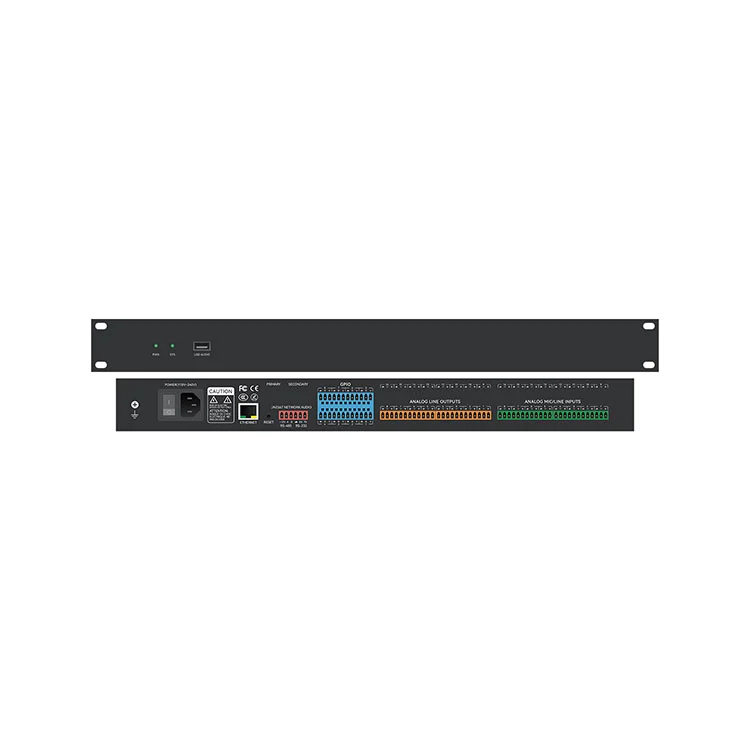

Encerrado en un chasis de acero compacto de montaje en rack de 1U, el MU‑0808 unifica algoritmos DSP de audio esenciales, incluida la cancelación de eco acústico (AEC), la supresión adaptativa de retroalimentación (AFC), el control activo de ruido (ANC), la mezcla automática de ganancia compartida, el ecualizador gráfico/paramétrico, la compresión dinámica y el enrutamiento de matriz. Con interfaces de control multiprotocolo que incluyen Ethernet (TCP/IP), RS232, RS485 y puertos lógicos GPIO personalizables, el MU‑0808 proporciona una capacidad de integración perfecta para los sistemas AV modernos.

Características clave

• 8 entradas analógicas y 8 salidas analógicas:Conectores de terminales de bloque Phoenix balanceados que admiten señales de línea/micrófono con control de ganancia individual.

•Arquitectura DSP ADI SHARC 21489:Procesador de punto flotante SIMD de 450 MHz de alto rendimiento que maneja algoritmos de audio intensivos en tiempo real.

•Resolución de audio profesional:Frecuencia de muestreo digital de 24 bits/48 kHz que ofrece conversión de audio transparente y rango dinámico.

• Cancelación de eco acústico (AEC):El algoritmo AEC acelerado por hardware elimina la retroalimentación acústica y los ecos de voz lejanos durante las videoconferencias remotas.

• Control automático de retroalimentación (AFC):El algoritmo dinámico de filtrado de muescas identifica y suprime la retroalimentación acústica (aullidos) en tiempo real.

• Control activo de ruido (ANC) y mezcla automática:Reducción del ruido de fondo combinada con mezcla automática de ganancia compartida para la gestión de varios micrófonos.

• Ecualizador y dinámica integrales:Ecualizador paramétrico multibanda (PEQ), EQ gráfico, filtros de paso alto/paso bajo, expansor, compresor, limitador y puerta de ruido dinámica.

• Enrutamiento de matriz y retardo de canal:Asignación y mezcla de señales arbitrarias en puntos de cruce de 8 × 8 con un retardo ajustable de hasta 1200 ms por canal.

• Interfaz de clase de audio USB:Interfaz de audio USB de 1 entrada y 1 salida sin controlador para una integración perfecta con plataformas de códec de software (Zoom, Microsoft Teams, Webex).

• Integración GPIO configurable:8 puertos de entrada/salida de uso general programables para lógica de conmutación, recuperación de escenas y silenciamientos de emergencia.

• Control de sistema flexible:Compatibilidad con comandos bidireccionales a través de Ethernet, RS232 y RS485 para sistemas de control de terceros y automatización de seguimiento de cámaras.

• Gabinete de rack 1U:Diseño estándar de montaje en bastidor 1U de 19 pulgadas para una implementación en bastidor perfecta.

Procesamiento central DSP

La matriz de audio digital MU-0808 8×8 proporciona una arquitectura de matriz DSP intuitiva y flexible que permite a los integradores de sistemas personalizar las cadenas de procesamiento de señales de acuerdo con los requisitos acústicos específicos del lugar:

• AEC (cancelación de eco acústico): cancelación de eco de alta eficiencia optimizada para conferencias interactivas full-duplex, evitando la retroalimentación del altavoz del otro lado.

• AFC (Supresión de retroalimentación adaptativa): Detección de retroalimentación en tiempo real y filtrado de frecuencia de muesca adaptativo para mantener la máxima ganancia del sistema antes de la retroalimentación.

• Mezclador automático (algoritmo de ganancia compartida): equilibra automáticamente la ganancia entre múltiples canales de micrófono activos para mantener constante la ganancia del sistema y la inteligibilidad de la voz.

• Conjunto de ecualización: filtros PEQ multibanda independientes, ecualizador gráfico, paso alto, paso bajo y paso todo para una sintonización precisa de los altavoces y corrección de la sala.

• Dynamics Suite: expansores de entrada/salida, compresores, limitadores, controladores de rango dinámico y puertas de ruido para gestión del margen dinámico.

• Enrutamiento y alineación de matriz: asignación de puntos de cruce con control de fase, ajuste de ganancia y alineación de retardo digital de hasta 1200 ms por línea de salida.

Integración de sistemas y control

Diseñada para diseños de sistemas AV profesionales, la matriz de audio digital MU-0808 8×8 ofrece sólidas opciones de conectividad y administración:

• Software de control de PC: el software GUI de Windows dedicado permite la configuración visual en tiempo real de cadenas DSP, matrices de enrutamiento, curvas de respuesta de EQ y asignaciones GPIO a través de TCP/IP.

• Automatización centralizada: protocolo serie abierto a través de RS232/RS485 para integración con Crestron, AMX, Extron y otros procesadores de control.

• Integración de seguimiento de cámara: salida de comando serie directa para activar ajustes preestablecidos de cámara PTZ basados ​​en la actividad activa de la puerta del micrófono.

• Control lógico GPIO: 8 puertos lógicos multifunción configurables para cierres de contactos externos, potenciómetros de volumen físico, indicadores LED o anulaciones de emergencia de alarmas contra incendios.

Aplicaciones de destino

• Salas de juntas y centros de conferencias corporativos: refuerzo de voz de alta definición y videoconferencias sin eco.

• Salas de conferencias y educación superior: mezcla automática de múltiples micrófonos, disparador de seguimiento de cámara y distribución de matriz de sala.

• Centros de comando y gobierno: procesamiento de audio de alta confiabilidad con anulaciones físicas de emergencia GPIO.

• Auditorios y espacios para eventos multifunción: distribución dinámica del sonido y alineación del retardo de zona.

• Sistemas AV comerciales: sistemas matriciales de megafonía y distribución de música de fondo multizona.

Especificaciones técnicas

Preguntas frecuentes

P1: ¿El FHBAVTEC MU‑0808 admite la cancelación de eco para plataformas de videoconferencia con códec de software como Zoom o Microsoft Teams?

Respuesta: Sí. La matriz de audio digital MU-0808 8×8 cuenta con cancelación de eco acústico (AEC) basada en hardware dedicada y una interfaz de audio USB integrada de 1 entrada y 1 salida. Al conectar el MU‑0808 a una PC de sala de conferencias a través de USB, el procesador suministra señales de micrófono procesadas y sin eco directamente a Zoom, Microsoft Teams o Webex, al tiempo que elimina los ecos del habla en el extremo lejano y los aullidos acústicos locales.

P2: ¿Cómo se configura el MU‑0808? ¿Se puede integrar con sistemas de control AV de terceros?

Respuesta: El MU‑0808 se configura utilizando un software de control de PC con Windows a través de Ethernet (TCP/IP), lo que proporciona una interfaz visual para el enrutamiento de señales, el ajuste del ecualizador, el procesamiento dinámico y la gestión de preajustes de escenas. Para la integración con terceros, la unidad cuenta con protocolos de control abiertos RS232 y RS485, lo que permite un control total a través de los controladores de seguimiento de cámara Crestron, Extron, AMX o PTZ.

P3: ¿Qué funciones se pueden asignar a los 8 puertos GPIO configurables?

Respuesta: Los 8 puertos lógicos GPIO se pueden programar de forma independiente como entradas o salidas digitales. Los casos de uso de integración comunes incluyen la conexión de botones físicos para recuperar escenas preestablecidas, la interfaz con indicadores de estado LED, la activación de silenciadores del sistema de emergencia mediante cierres de contacto de alarma contra incendios o la conexión de potenciómetros analógicos para el control de volumen de zona montado en la pared.

P4: ¿El MU‑0808 proporciona alimentación fantasma para micrófonos de condensador y cómo se ajusta la ganancia?

Respuesta: Sí. Las 8 entradas analógicas cuentan con alimentación fantasma de +48 V conmutable individualmente y configurable a través del software de control, lo que las hace totalmente compatibles con micrófonos de condensador y de superficie profesionales. La ganancia del preamplificador de entrada se puede ajustar de 0 a +48 dBu en el software para adaptarse a varios micrófonos y fuentes de nivel de línea.
